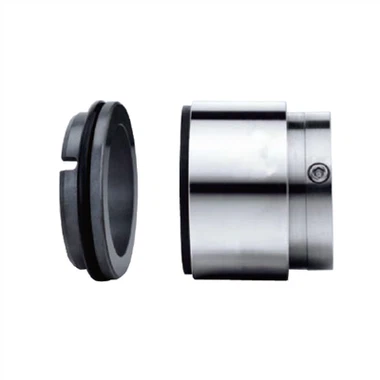

Segell mecànic de Burgmann H10

1, paràmetres de treball

Temperatura: -30 ~ 260 graus

Pressió: menys o igual a 1,2MPa

Velocitat: menys o igual a 15m/s

2, Materials

Anell estàtic: V1, Q1, Q2, Q3, U1, U2, A, B

Anell dinàmic: Q1, Q2, Q3, U1, U2, A, B

Anell de segellat: V, P, E, M1, K

Fonts i parts estructurals: F, G, G1, M

3, suports aplicables:Netegeu aigua, aigües residuals, oli i altres medis moderadament corrosius.

4, Descripció:L’anell estàtic del segell mecànic FXMH10 adopta un disseny d’estructura compacta multi-primavera, que pot solucionar eficaçment el problema de l’espai de la cavitat de segellat compacte.

El principi d’aquest anell estàtic de segell mecànic és que hi ha un forat al seient de molla instal·lat al passador al seient de segellat per assegurar l’estat estacionari del seient de la molla. El seient de la molla i el seient de segellat es realitzen mitjançant l’adequació d’interferències de l’anell O instal·lat al seient de segellat. L’anell estàtic està connectat a l’anell de segellat i al seient de l’anell estàtic mitjançant una incrustació. El seient d'anell estàtic està subjectat per la ranura convexa punxada des del seient de la molla i la osca del seient d'anell estàtic per evitar la rotació del seient d'anell estàtic. El segell entre el seient de l’anell estàtic i el seient de la primavera es garanteix mitjançant l’adequació d’interferències de l’anell O. També hem dissenyat una R per processar -la a l’extrem de la cua del seient de l’anell estàtic, de manera que diversos components es poden combinar millor i no s’enderrocaran. Aquest disseny instal·la la molla a l’anell estàtic, que pot proporcionar una compensació alhora que s’evita millor la influència de la força centrífuga generada per la rotació de l’eix a la molla, millorant molt la fiabilitat del segell mecànic.

5, la nostra empresa té un fort equip de disseny i desenvolupament, que pot recomanar i personalitzar productes de segell mecànic més adequats per a vosaltres segons diferents necessitats del client.
